Резьбовой резец
Содержание
- Резьбовые резцы токарные - как купить или заказать?
- Резец резьбовой для наружной резьбы
- Нарезание наружной резьбы - какой выбрать инструмент для нарезания на токарном станке?
- Инструмент для нарезания наружной резьбы - от производителя Kennametal.
- Нарезание наружной резьбы резцом - от производителя ZCC-CT.
Компания Рувир предлагает купить резьбовой резец - механический токарный со сменными пластинами по выгодной цене со склада в городе Ростове-на-Дону.
Резьбовой резец в старом отечественном исполнении с напайными пластинами ушел в далекое прошлое. Напайка, заточка резьбовых пластин трудоемкий и малоэффективный процесс, отнимающий достаточное количество сил и внимания. Мы предлагаем вам купить резьбовой резец механический со сменными пластинами, крепление к державке осуществляется при помощи винта или прижима сверху лапкой.
Механический резьбовой резец - конструктивно имеет установочное место под сменную твердосплавную резьбовую пластину. Резьбовые резцы токарные бывают двух видов: для нарезания наружной и внутренней резьбы. Державки имеют различные размерные параметры, отличаются сечениями и длинами хвостовиков, посадочным размером устанавливаемых сменных режущих элементов, типами прижимов.
Резьбовая пластина стандарта ISO имеет три режущие кромки по сравнению с напайными пластинами ГОСТ, смена режущих кромок пластин на державке производится простым способом и не требует особых усилий. Также в отличии от напайного и заточного резьбового резца - современный стандарт ISO производит пластины с определенной геометрией режущего зуба. Профиль зуба точно повторяет стандарт резьбы для нарезания которой он предназначался. Метрическая, дюймовая, трапецеидальная, круглая, упорная, британская резьба и другие разнообразные мы сможете нарезать снаружи или внутри заготовки на своем токарном станке по металлу.
Современные твердые сплавы из которых изготавливаются пластины способны нарезать резьбу на заготовках из различных материалов, таких как стали, нержавеющие стали, чугуны, жаропрочные, цветные материалы и др.

Резьбовые резцы токарные - как купить или заказать ?
Резьбовые резцы токарные вы можете купить у официального поставщика металлорежущего инструмента компании "Рувир" по выгодной цене со склада в городе Ростове-на-Дону. Инструменты для нарезания резьбы на токарном станке - державки и режущие пластины представленные на сайте, помогут вам решить вопрос с обработкой, но как правильно сделать выбор и заказать резец ?
С помощью специалистов нашей компании вы сможете грамотно подобрать резьбовой резец токарный и соответствующую пластину, выбрать стратегию обработки, настроить режимы резания и узнать количество проходов точения. Также вы можете самостоятельно на сайте при помощи фильтров выбрать нужный инструмент, добавив его в корзину и оформив заказ.
Начальные данные для подбора:
вид обработки - наружный, внутренний; размеры хвостовика державки (для наружного ....10x10, 12x12, 16x16, 20x20, 25x25, 32x32, 40x40 ...мм, для внутреннего ....8, 10, 12, 16, 20, 25, 32, 40 ... мм); минимальный диаметр отверстия (для внутренней резьбы D min); размер устанавливаемой пластины: ....08, 11, 16, 22....; тип крепления пластины на резьбовом резце: только винтом или прижимом; левое или правое исполнение инструмента - в зависимости от выбранной стратегии нарезания резьбы; вам будет необходим прямой хвостовик или хвостовик со смещением; и наконец выбор длины державки.
Наша компания поставляет инструмент для нарезания резьбы от производителей: Kennametal (США), Iscar (Израиль), ZCC-CT (Китай), Gesac (Китай). Главный склад продукции находится в городе Ростове-на-Дону. Отгрузка заказанной продукции осуществляется транспортными компаниями Деловые линии, ПЭК либо курьерскими службами доставки DPD, PonyExpress, СДЭК.
Срок поставки заказного инструмента от производителя Kennametal - склад в Германии 14-17 дней, склад в США 21-25 дней; ZCC-CT - склад в Германии 10-12 дней, Iscar склад в Израиле 17-21 день, склад Москва 3-5 дней.
Резьбовые резцы токарные предназначены для нарезания резьбы с наружной и внутренней стороны заготовки изготовленных из сталей, нержавеющих сталей, чугунов, титана, жаропрочных, цветных сплавов и прочие. Универсальные твердые сплавы из которых изготавливаются режущие резьбовые пластины имеют прочную структуру и износостойкие покрытия. Наличие стружколома обеспечивает хорошее стружкодробление, и качество обработанной поверхности.


Видео на канале YouTube: Резьбовые резцы токарные ZCC-CT (Китай) | Рувир
Механический резьбовой резец - стратегия обработки !
Механический резьбовой резец - со сменными пластинами для нарезания наружной и внутренней резьбы на токарном станке купить по выгодной цене в компании Рувир со склада в городе Ростове-на-Дону. Для выбора необходимого вам инструмента давайте разберемся со стратегией обработки которую вы намереваетесь применить. На сайте представлен широкий выбор резьбонарезного инструмента для токарных станков от производителей: Kennametal (США), ZCC-CT (Китай), Iscar (Израиль).
Резец резьбовой для наружной резьбы
ООО Рувир предлагает купить резец резьбовой для наружной резьбы - державку со сменными пластинами для нарезания наружной резьбы по металлу по выгодной цене со склада в городе Ростове-на-Дону
В данной категории представлен резьбовой инструмент предназначенный для операций нарезания внешней резьбы на станке по металлу. Вы с легкостью можете отыскать интересующую вас державку воспользовавшись фильтрами на сайте. Но на сайте представлена не вся возможная номенклатура от производителей Kennametal (Германия), Iscar (Израиль), ZCC-CT (Китай), существует также инструмент со спец. изготовлением, обратитесь в отдел технической поддержки компании "Рувир" - по интересующим вас вопросам будет предоставлена грамотная консультация.
Резец резьбовой для наружной резьбы - инструмент предназначенный для нарезания наружной резьбы на токарном станке, резьбовая державка стандарта ISO конструктивно предусматривает установку сменной режущей пластины, крепление которой осуществляется винтом или прижимом сверху. Резьбовые пластины изготавливают различной формы, преимущественно это трехзубое исполнение с тремя режущими кромками, но есть также с одним, двумя, и более зубьями, к примеру специальные гребенчатые вставки Top Notch от Kennametal.
Нарезание резьбы представляет собой процесс металлообработки, в котором главную роль играет резец резьбовой для наружной резьбы со сменными резьбовыми пластинами. В зависимости от типа обработки: чистовой, получистовой, черновой, державка имеет два типа крепления пластины: прижим винтом, прижим лапкой сверху.
Усиленный прижим необходим для повышения точности обработки при тяжелых режимах резания, обеспечивает надежное жесткое крепление пластины для нарезания резьбы, понижает уровень вибрации, повышая при этом стойкость инструмента. В зависимости от резцедержки токарные державки для нарезания резьбы бывают различного сечения: ....10x10, 12х12, 16х16, 20х20, 25х25, 32х32, 40х40....мм. Имеется возможность установки пластин для нарезания метрической резьбы ISO (полный профиль, 60 градусов) двух типоразмеров: 16 - с диапазонами шагов от 0.5 до 3.0 мм, и 22 размер - от 2.5 до 6.0 мм.
В разделе резьбовые пластины вы найдете более подробную информацию о стандартах профилей, шагов нарезаемых резьб, сможете подобрать необходимую пластину для вашего вида обработки.
Видео на канале YouTube: Резец резьбовой для наружной резьбы - Распаковка и Обзор | Рувир
Нарезание наружной резьбы - какой выбрать инструмент для нарезания на токарном станке?
Нарезание наружной резьбы - на токарном станке, это процесс сопряженный с подбором необходимого инструмента. Как мы определились ранее наиболее подходящим является резец резьбовой для наружной резьбы. Если нет возможности проводить токарные операции точения вам понадобится другой инструмент, к примеру плашка. Далее давайте рассмотрим варианты точения резьбы на имеющемся оборудовании, исходя из выбранной стратегии производится выбор державки правого или левого исполнения и соответствующей режущей пластины.
В целом не составляет особого труда правильный выбор державки для нарезания резьбы, но учтите что её исполнение может быть как правостороннее - R, так и левостороннее - L. В зависимости от направления подачи в сторону зажимного патрона или от него, а также от направления вращения шпинделя, стратегия нарезания резьбы на станке будет меняться.
Первый вариант обработки: Направление подачи в сторону зажимного патрона. Стандартная схема резьбонарезания.
Обработка наружной правой резьбы, в стандартной и одной из самых популярной схеме, производится при помощи правосторонних державок и резьбовых пластин, при установленном направлении подачи в сторону патрона и правым вращением заготовки. Наружная левая резьба нарезается при левостороннем вращении патрона, подача установлена в сторону зажимного патрона, в том случае применяйте левостороннюю державку и пластину.
Второй вариант обработки: Направление подачи в сторону от зажимного патрона. Альтернативная схема резьбонарезания.
Если у вас в арсенале имеются державки и пластины левого исполнения, вы ими с легкостью сможете выточить наружную правую резьбу, установите правое вращение и подачу инструменту от токарного патрона. Тоже самое касается и левосторонней резьбы, используйте для работы правую державку и пластину, настройте левостороннее вращение и подачу от зажимного патрона.
Инструмент для нарезания наружной резьбы - от производителя Kennametal.
Инструмент для нарезания наружной резьбы купить вы можете в компании Рувир по выгодной цене со склада в городе Ростове-на-Дону.
Стальные резьбонарезные державки от производителя Kennametal входящие в данный раздел, изготавливаются с прижимом пластины - винтом, либо с верхним прижимом - лапкой, второй вариант предпочтительнее, если обработка ведется в нестабильных условиях, или необходимо увеличить жесткость инструмента и получить более высокое качество. В ассортименте на выбор представлены различные типы и сечения хвостовиков державок.
Если необходимо получить высокую производительность, сократить время обработки, увеличить качество нарезаемой резьбы - инструмент для нарезания наружной резьбы Kennametal отлично справятся с поставленными задачами!
Давайте разберемся с буквенно-цифровыми символами державок входящих в каталог Кеннаметал. Рассмотрим пример - резец резьбовой для наружной резьбы LSASR2525M16.
Первая буква "L" - определяет тип устанавливаемой пластины, в нашем случае это треугольная с тремя режущими вершинами. Вторая буква "S" говорит о способе крепления пластины - винтом. Последующие буквы "AS" это тип инструмента, в нашем варианте - прямой хвостовик. Буква "R" - обозначает исполнение хвостовика - правое. Сечение резца 25x25 мм - закладывается в цифровой код "2525M". Последние цифры определяют размер устанавливаемой пластины - 16.
Державка LSASR2525M16 не единственный представитель инструмента Kennametal для нарезания наружной резьбы. Далее будут представлены вырезки из каталога с имеющимися в продаже державками серии "LSA", "LSS" и "LSS-DH"
Резьбовой резец отогнутый серии LSS-DH у производителя Kennametal (США) или с маркировкой SER-D от Iscar (Израиль) - включает в свой состав токарную державку и твердосплавную режущую пластину. Данный резец предназначен для установки вверх ногами в резцедержке станка. В таком положении отогнутая державка сохраняет высоту режущей кромки резьбовой пластины на том же уровне, что и при использовании стандартного исполнения державки с прямым хвостовиком.
Нарезание наружной резьбы резцом - от производителя ZCC-CT.
Нарезание наружной резьбы резцом как одна из основных операций точения на токарном станке, теперь стала ещё доступнее. Китайский производитель ZCC-CT выпускает серию резьбовых правосторонних державок "SWR" и левосторонних "SWL". Крепление режущей пластины осуществляется винтом. Защищает державку от непредвиденного скола или износа режущей кромки - подкладная опорная пластина.
Державка отлично подходит для нарезания резьбы на универсальных станках, станках с ЧПУ малой и средней мощности, имеет широкую популярность из-за достаточно низкой стоимости, простоты эксплуатации, быстрой замены износившейся кромки или запасных частей, по сравнению с другими производителями.
В разделе представлены исполнения хвостовиков с различными сечениями, посадочные места подходят для установки резьбовых пластин 16 или 22 размеров.

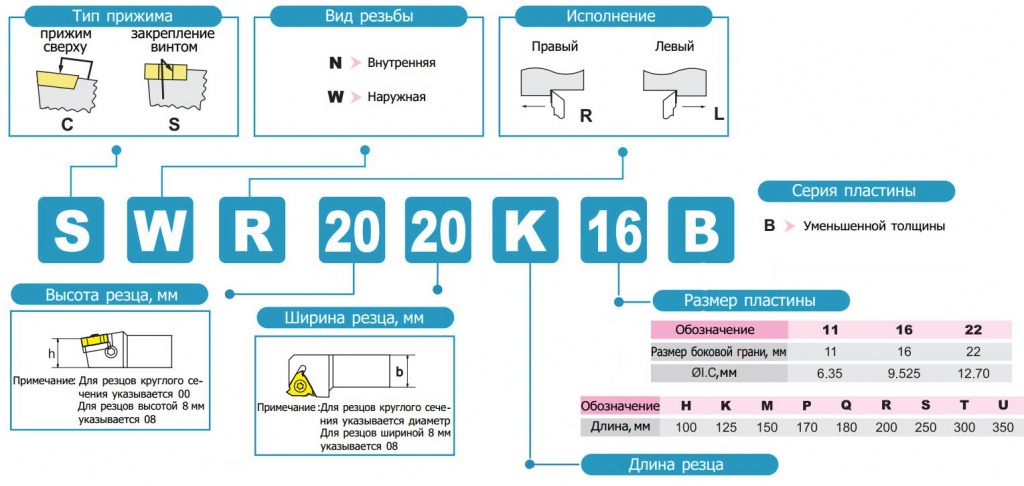

Нарезание наружной резьбы резцом от ZCC-CT маркируется тремя первыми буквами SWR или SWL - правого и левого исполнения соответственно. Далее идет цифровое обозначение параметров сечения хвостовика, к примеру 2020 - 20х20 мм, 2525 - 25х25 мм, и так далее. Следующее буквенное обозначение (H, K, M, P, S) характеризует длины (L, мм) резьбовых державок. Последние двухзначное число - 16 или 22 - показывает возможность установки соответствующей данному размеру резьбовой пластины стандарта ISO.
Резец резьбовой внутренний
Компания Рувир предлагает купить резец резьбовой внутренний - державку для внутренней резьбы со сменными пластинами по выгодной цене со склада в городе Ростове-на-Дону.
Резец резьбовой внутренний выполнен по стандартам ISO, на державке конструктивно предусмотрено посадочное место для крепления сменной твердосплавной резьбовой пластины. Производитель Kennametal (Германия) выпускает свои державки в двух исполнениях: со стальным хвостовиком и внутренними каналами для подачи СОЖ в зону резания, также в арсенале имеются твердосплавные оправки с общими длинами 200, 250 и 300 мм.
Устанавливаемые на резец пластины имеют три режущих зуба, профиль вершины которой точно повторяет заданный стандарт, для нарезания резьбы которой она предназначена. К примеру пластина резьбовая внутренняя LT16NRAG60 KC5010 - неполнопрофильная, без зачистного гребня, способна нарезать метрическую резьбу ISO 60 градусов с шагом 0,5 - 3,0 мм.
Давайте подытожим - резьбовые державки конструктивно отличаются друг от друга несколькими размерными параметрами, типом крепления сменных пластин, возможностью внутренней подачи СОЖ, а также материалом из которого изготавливаются оправки - сталь, твердый сплав. Пластина - это сменный элемент, замена производится при крайней степени износа всех трех режущих кромок, либо если необходимо обрабатывать профиль резьбы другого стандарта.
Видео на канале YouTube: Резец резьбовой внутренний | Рувир
Резец резьбовой для внутренней резьбы - как выбрать ?
Резец резьбовой для внутренней резьбы вы можете купить в компании "Рувир" по выгодной цене со склада в городе Ростов-на-Дону. Представленный ассортимент инструмента для нарезания внутренней резьбы включает в себя державки от производителей Kennametal (Германия), ZCC-CT (Китай), Iscar (Израиль). Резьбовой резец универсален в обработке, на державку возможно установить сменные пластины изготовленных из различных твердых сплавов.
Режущая кромка способна нарезать резьбу в заготовках изготовленных из стали, нержавеющей стали, чугуна, титана, жаропрочных и цветных сплавов и пр. Наличие стружколома у пластины характеризует её как эффективных инструмент, отличное стружкодробление увеличит срок службы инструмента и улучшит вывод стружки из обрабатываемого отверстия.
Давайте попробуем самостоятельно выбрать резец резьбовой для внутренней резьбы при помощи каталога от производителя Kennametal.
Если у вас возникнут сложности с подбором инструмента, или вы не можете найти подходящий по техническим параметрам резец - обращайтесь к специалистам компании "Рувир", найденное решение вы можете смело применить в обработке на токарном станке.

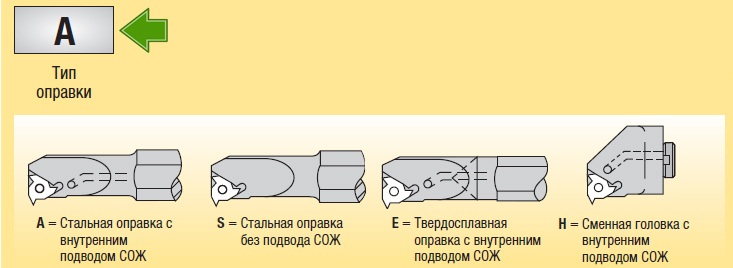

В первую очередь определяется Тип резьбовой державки, это начальная буква в обозначении резца, исполнение которого соответствует параметрам - A, S, E, H.
Так обычная стальная оправка без внутреннего подвода СОЖ обозначается буквой "S", при наличии канала для подачи охлаждающей жидкости в зону резания - державка маркируется как "A".
"E" - обозначает что хвостовик резьбовой оправки выполнен из твердого сплава, также на нем предусмотрена возможность внутреннего подвода СОЖ. Стоит учесть, что у производителя Кеннаметал в ассортименте выпускаемого резьбонарезного инструмента имеются сменные головки обозначающиеся буквой "H"
Размерный параметр резьбового резца определяется по диаметру отверстия в котором будет проходить операция точения, от этого в свою очередь будет зависеть сечение резца.

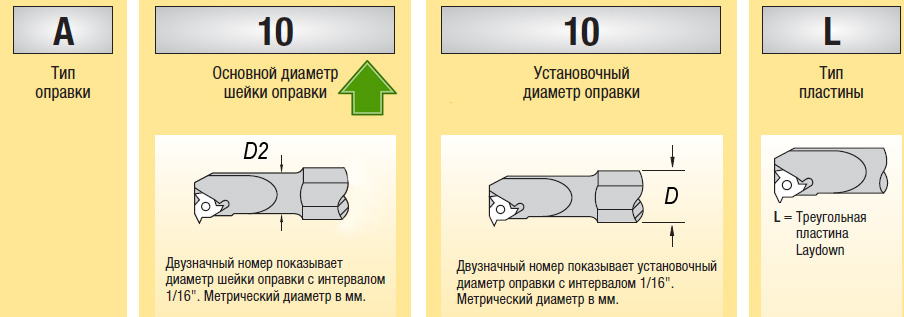

Следующая за обозначением типа державки двухзначная цифра показывает основной диаметр шейки оправки - D2, мм. Для стандартных монолитных резьбовых резцов данный диаметр имеет диапазон от 10 до 40 мм, у сменных головок диаметры могут доходить до 64 мм. У производителя резьбонарезного инструмента Kennametal Stellram в ассортименте имеются резьбовые резцы со сменными пластинами, которые способны нарезать резьбу в отверстиях до 6,0 мм.
При подборе параметров не следует упускать из вида показатель Dmin - минимальный диаметр отверстия, к примеру для державки с диаметром шейки 10 мм. Dmin = 13 мм. Для нарезания резьб меньших диаметров используют специальные твердосплавные прутки, наконечник которых выполнен под определенный профиль.

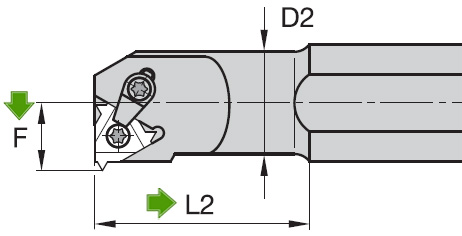

Обратите внимание на размерные показали шейки державки, такие как длина вылета L2,мм и размер F,мм - показывающий расстояние от центра оси державки до кончика зуба твердосплавной пластины. В зависимости от увеличения диаметра державки, длина вылета шейки и расстояние от оси до кончика режущей кромки пластины будет возрастать.

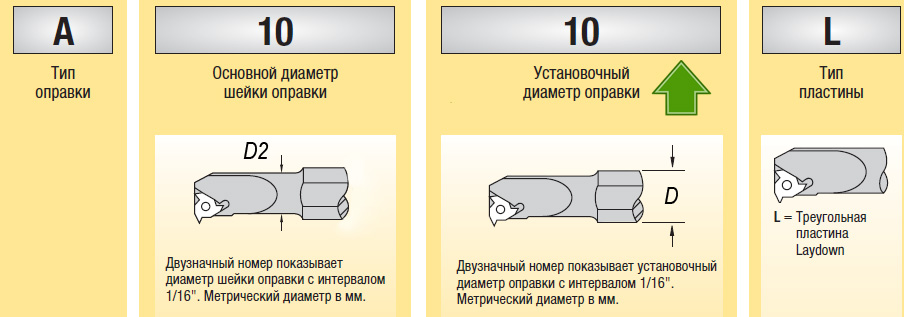

Рассмотрим далее следующий двухзначный номер который следует за показателем диаметра шейки державки. Данный номер показывает установочный диаметр оправки, схематично обозначаемый буквой "D".
Сечение резца D зависит от предполагаемой резьбы которую вы хотите нарезать на станке. Размерный ряд в основном включает в себя резьбовые державки с сечением хвостовиков от 10 до 40 мм.
Производитель металлорежущего инструмента Stellram изготавливает резцы со сменными твердосплавными пластинами для резьбонарезания с минимальным сечением равным 6 мм.
Для более малых диаметров предпочтительно использовать стержни из твердого сплава, в номенклатуре выпускаемой продукции Stellram имеются резцы способные нарезать резьбу в отверстии диаметром 4,8 мм (Dmin).
Нарезание внутренней резьбы - правая и левая резьба на токарном станке!

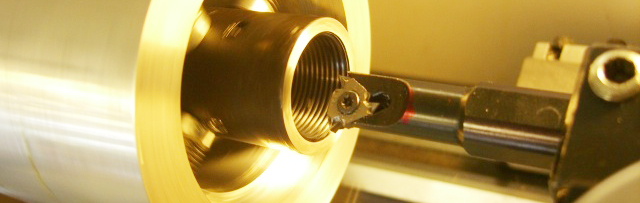

Нарезание внутренней резьбы - операция обработки заготовки на токарном станке, осуществляемая при помощи резца резьбового внутреннего и сменных режущих пластин. Техническое задание на изготовление детали и наличие готового к обработке оборудования обуславливает приобретение необходимого инструмента. Давайте разберемся с тремя основными факторами влияющими на выбор того или иного исполнения инструмента.

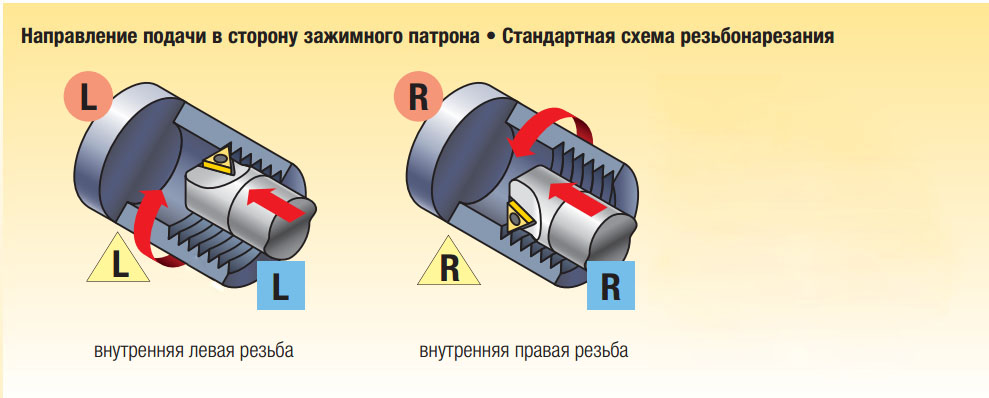

Классическая стандартная схема нарезания внутренней правой резьбы это установка направления подачи в сторону зажимного патрона при включении правостороннего вращения. Для выполнения данной работы вам подойдет правый резец и правая пластина. Внутренняя левая резьба нарезается аналогично, но только державки и пластины выбираются левого исполнения, направление вращение устанавливается левостороннее при подачи в сторону зажимного патрона.
Обратите внимание на схему для альтернативного способа нарезание внутренней резьбы. Левосторонним резцом и пластиной вы сумеете обработать внутреннюю правую резьбу - выставите на станке подачу от токарного патрона при правом вращении привода.
Внутренняя левосторонняя резьба альтернативно нарезается правым резцом с правой пластиной, при левом вращении патрона и движение подачи от него. Применяйте данный способ точения для глухих отверстий, стружка не будет скапливаться у внутреннего торца заготовки, хороший её вывод из отверстия продлит срок службы режущей кромки пластины.
Инструмент для нарезания внутренней резьбы - от производителя Kennametal (Германия).
Изготовитель выпускает инструмент с двумя различными материалами хвостовиков - обычный стальной серии "A-LSE" и твердосплавной антивибрационный "E-LSE" с внутренними каналами для СОЖ. Самый минимальный диаметр D min обрабатываемого отверстия в котором резец с пластиной способен нарезать резьбы равен 13 мм. Сечение хвостовиков державок может быть от 20 до 40 мм, помните что чем больше сечение резца - тем выше жесткость, меньше вибраций, лучше качество обработанной поверхности. Диаметр и длина резьбовой державки выбирается с максимально приближенными параметрами размеров отверстия.
Инструмент для нарезания внутренней резьбы изготовленный из твердого сплава, позволяет производить операции точения на токарном станке с большим вылетом. Твердосплавные резьбовые внутренние резцы обладают высокой прочностью к изгибу - предотвращают отгибание инструмента при обработке в глубоком отверстии. В каталоге Kennametal представлены следующие диаметры изготавливаемых державок D = 16, 20, 25 мм ,правого исполнения, с длинами хвостовиков L1 = 200, 250, 300 мм соответственно. Обращайте внимание на такой размер как D min. - это диаметр минимального отверстия в котором возможно будет нарезать резьбу.
