Блок отрезной

Компания Рувир предлагает купить Блок отрезной для крепления лезвия на токарном станке по выгодной цене со склада в городе Ростове-на-Дону.

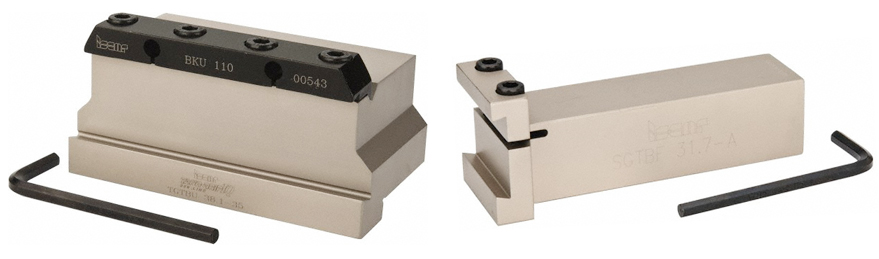

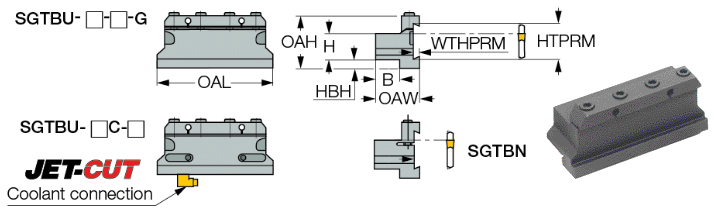

Блок отрезной применяется для установки лезвий в резцедержку станка, является одним из элементов сборного отрезного инструмента, позволяет закрепить и отрегулировать необходимый вылет, также в зависимости от модификации - осуществить подачу СОЖ через внутренние каналы.

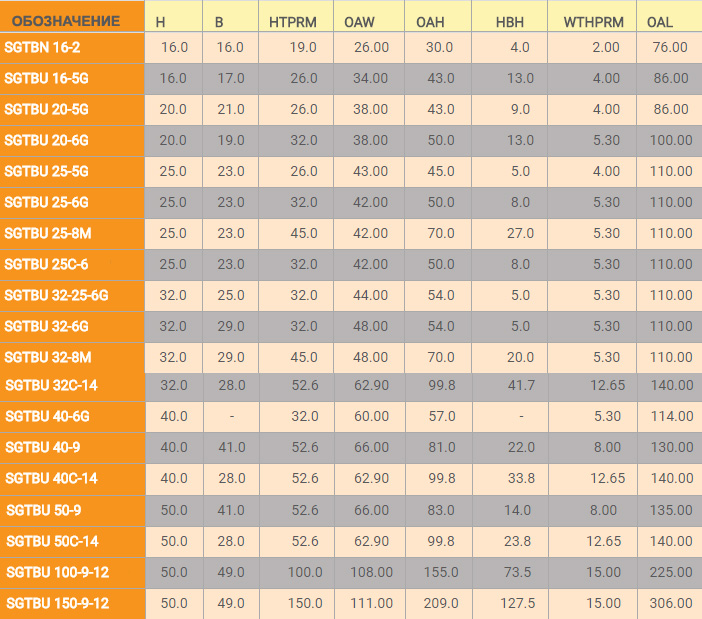

Размерный параметр HxB, мм - определяет сечение хвостовика для посадки блока в резцедержку, в стандартном исполнении производитель Iscar (Израиль) выпускает следующие диапазоны: 16х16, 20х19, 25х23, 32х25, 32х29, 40х28, 40х41, 50х28, 50х49 мм.

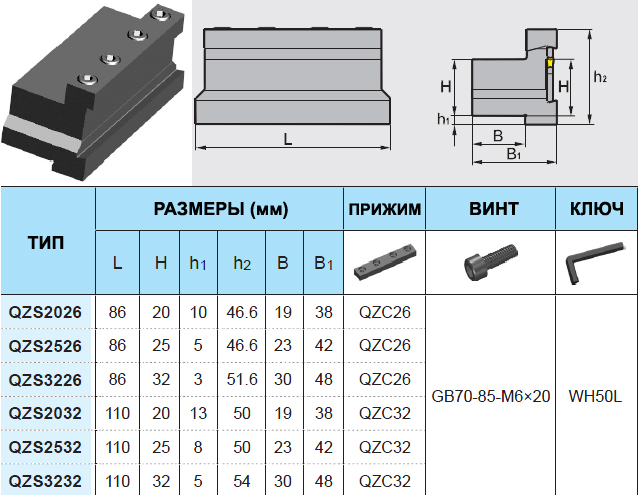

Китайский изготовитель ZCC-CT остановился на трех часто используемых типоразмерах сечения HxB = 20x19, 25x23, 32x30 мм. Как правило, если вы применяете для отрезных операций лезвия высотой H = 26, 32 мм других производителей, рекомендуем сэкономить на покупке отрезного блока, так как ZCC-CT является самым бюджетным из представленных предприятий.

Kennametal (США) также имеет в своем арсенале блоки для отрезных лезвий серии «A2» сечением 16х16, 19х19, 20х20, 25х20, 25х23, 25х25, 25х28, 32х25, 32х28, 32х32, 38х38, 40х35, 50х38 мм.

Высота лезвия определяет размер посадочного места крепления, в типовой номенклатуре встречается 19, 26, 32, 45, 53, 100, 150 мм. Зажим выдвижного элемента осуществляется при помощи двух или четырех винтов.

Смотри видео на канале YouTube: Отрезной резец из Китая! Блок и отрезное лезвие - для токарного станка | ООО Рувир.

Отрезной блок для токарного станка

Отрезной блок для токарного станка вы можете купить у поставщика металлорежущего инструмента компании «Рувир» по выгодной цене со склада в г. Ростове-на-Дону.

Закрепляемый в резцедержку станка блок, служит для установки и фиксации отрезного лезвия. Размеры площадки крепления практически аналогичны с параметрами прямоугольных хвостовиков обычных отрезных резцов.

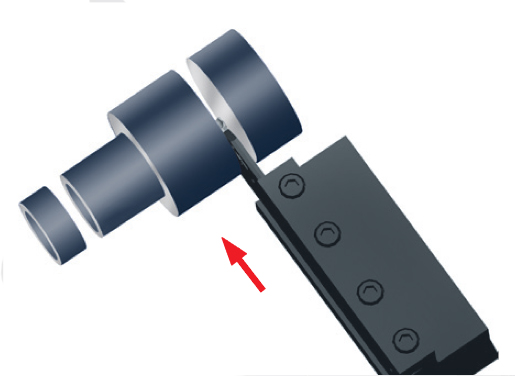

Отличие от классического типа отрезки монолитными державками с пластинами заключается в регулировке выдвижного лезвия, это позволяет отрезать заготовки больших диаметров, также изменять вылет в зависимости от диаметра, уменьшая при этом возможность вибрации.

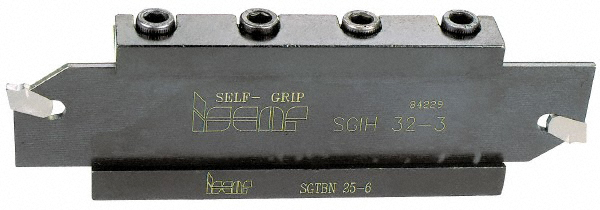

Блок отрезной состоит из четырех частей, а именно корпус определенного прямоугольного сечения для закрепления в резцедержке станка, верхний прижим - фиксирующий лезвия, крепежные винты и ключ.

Прямоугольную площадку стоит выбирать соответствующим размерным параметрам резцедержки вашего станочного оборудования. Как уже указывалось ранее, в зависимости от модели, стандартно изготавливаются блоки сечением HxB = 16х16, 20х20, 25х25, 32х32, 40х35, 50х38 мм.

Ширина и высота отрезного лезвия, которые подбираются исходя из минимальных и максимальных диаметров отрезаемых заготовок, также служат отправной точкой при правильном подборе модели блока. Стоит учитывать данные размеры, в расшифровке названия инструмента присутствуют чистовые значения, такие как «HTPRM» - у изготовителя Iscar, «HW» - маркирует Kennametal, или просто как у ZCC-CT - «H».

Типоразмеры высоты в общепринятом обозначении бывают 19, 26, 32, 45, 53, 100, 150 мм.

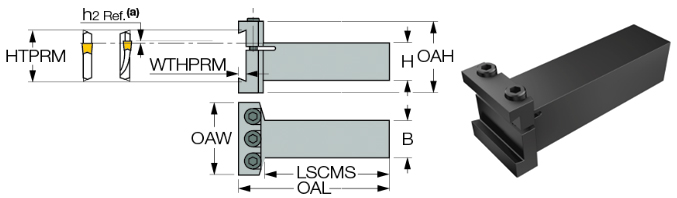

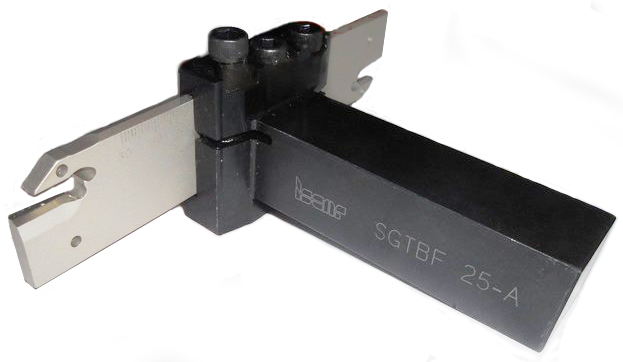

Производитель Искар выпускает линейку перпендикулярных блоков серии SGTBF под посадочный размер резцедержки 25х25, 32х32 мм, с возможностью крепления лезвия для отрезки высотой 32 мм. Обозначение для заказа данных позиций SGTBF 25-A и SGTBF 32-A.

Резцовый блок отрезной

Резцовый блок отрезной вы можете купить по выгодной цене со склада в городе Ростове-на-Дону - поставщик режущего инструмента по металлу компания «Рувир».

Резцовые блоки применяются для отрезных операций металлообработки, служат для закрепления отрезного лезвия в резцедержке станка. Различные модификации позволяют использовать данный инструмент, как на хоббийных токарных станках малой мощности, универсалах, так и на высокопроизводительном оборудовании с ЧПУ.

В отличие от обычного отрезного резца, где задан постоянный вылет пластины, резцовые блоки возможно регулировать по длине лезвия, так к преимуществу относят также то, что устройство инструмента позволяет отрезать заготовки с максимальным диаметром до 220 мм.

Зная установочные размеры вашей резцедержки, вы сможете выбрать тип сечения прямоугольного хвостовика. К примеру, стандартные поставляемые позиции бывают сечением HxB = 16х16, 20х20, 25х23, 32х25, 32х32, 40х35, 50х38 мм.

После вам необходимо определится с высотой и шириной отрезного лезвия, данные параметры зависят от диаметров отрезаемых заготовок. Далее по выбранному сечению HxB подбираем подходящий типоразмер блока. Распространенные типы лезвий под посадочные места блоков бывают следующих размеров: 19, 26, 32, 45, 53, также у производителя Iscar (Израиль) имеется в поставляемой номенклатуре - 100 и 150.
