Набор резцов ЭКСПЕРТ 20Х20 мм (сталь)

Набор резцов со сменными пластинами KORDEX ЭКСПЕРТ (НОВЫЙ ДИЗАЙН) с сечением хвостовиков 20х20 мм вы можете купить по выгодной цене со склад в Ростове-на-Дону

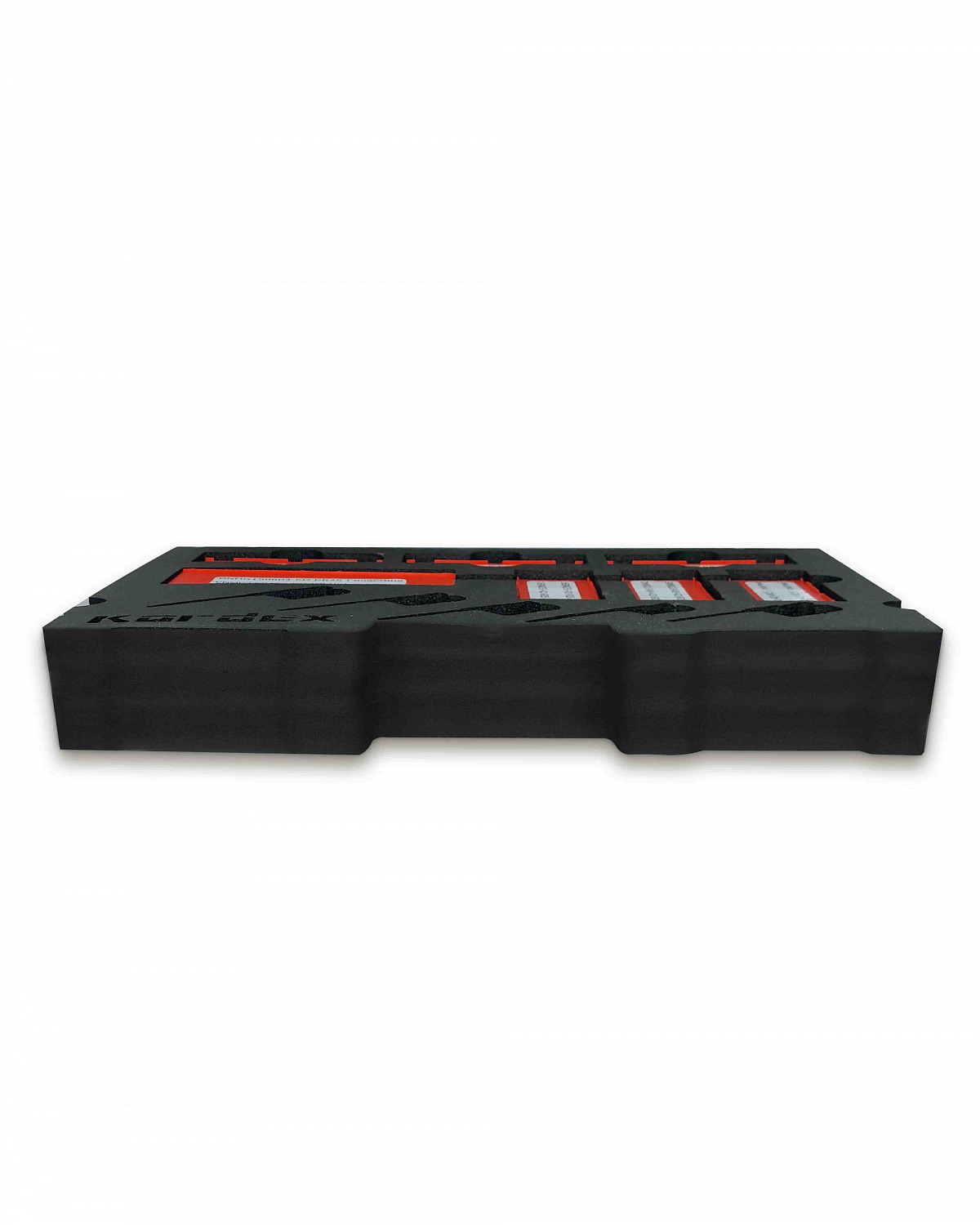

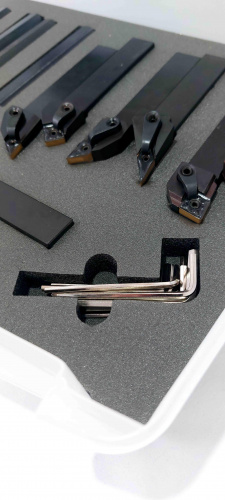

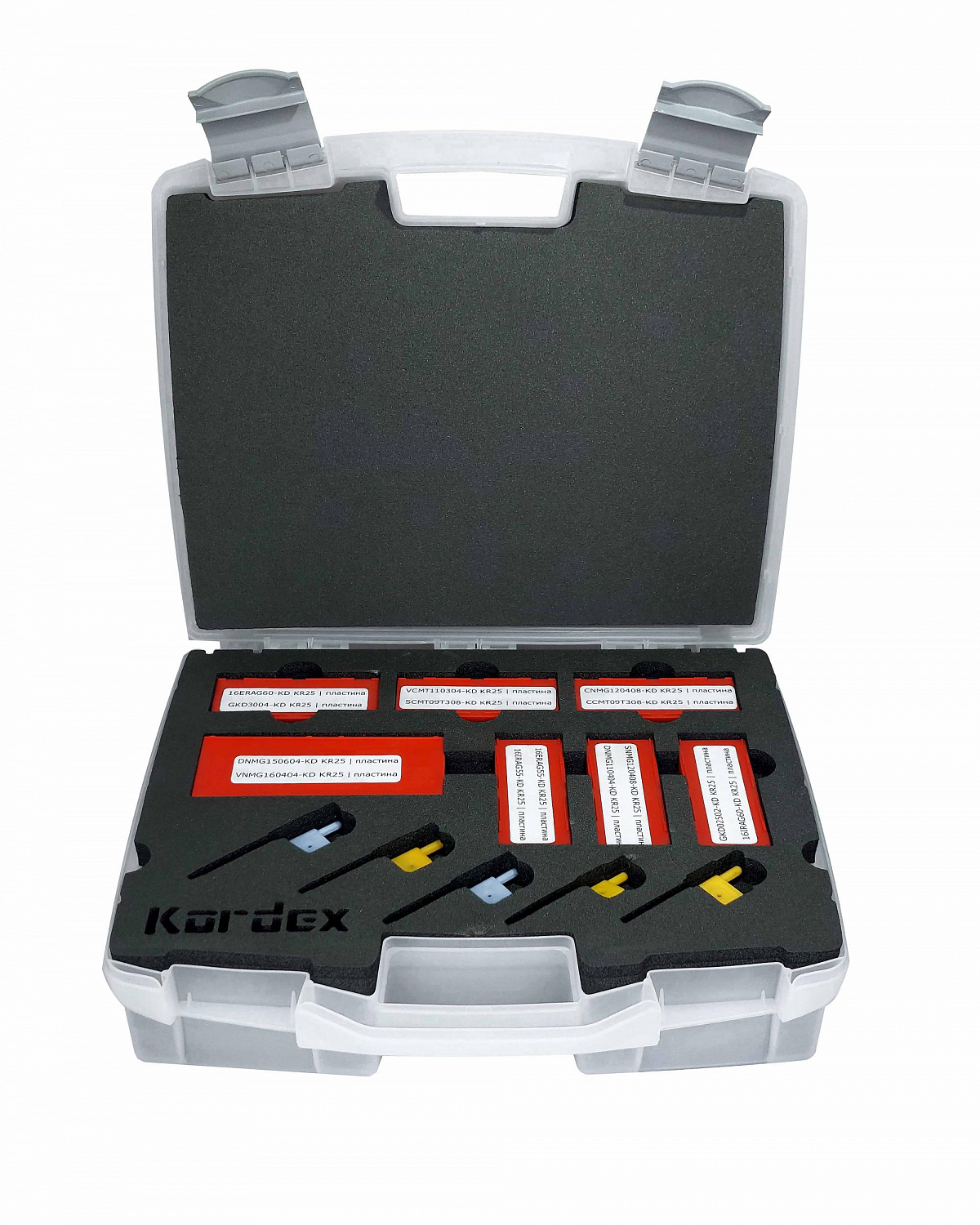

Мы изменили дизайн наборов. Ранее инструмент был укомплектован в пластмассовом вкладыше. Резцы, пластины и ключи размещались на одном ярусе, это влекло неудобства с хранением пластин и ключей. Теперь в наборе присутствует два вкладыша из вспененного полипропилена. На верхнем ярусе расположены твердосплавные пластины. Благодаря новому дизайну пластины стало гораздо проще хранить. Нижний ярус наполнен резцами. Вкладыш сделан строго под размеры резцов и коробки пластин - что обеспечило плотную посадку инструмента.

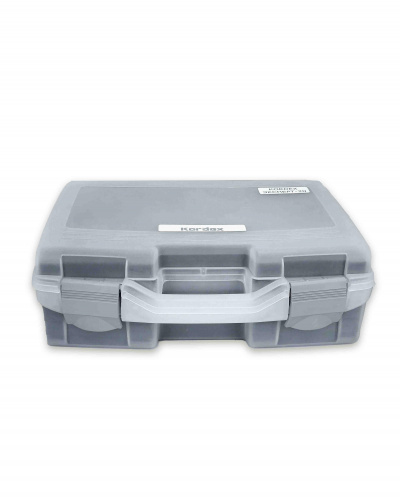

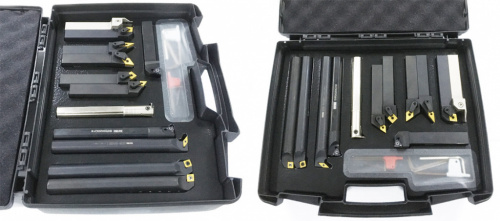

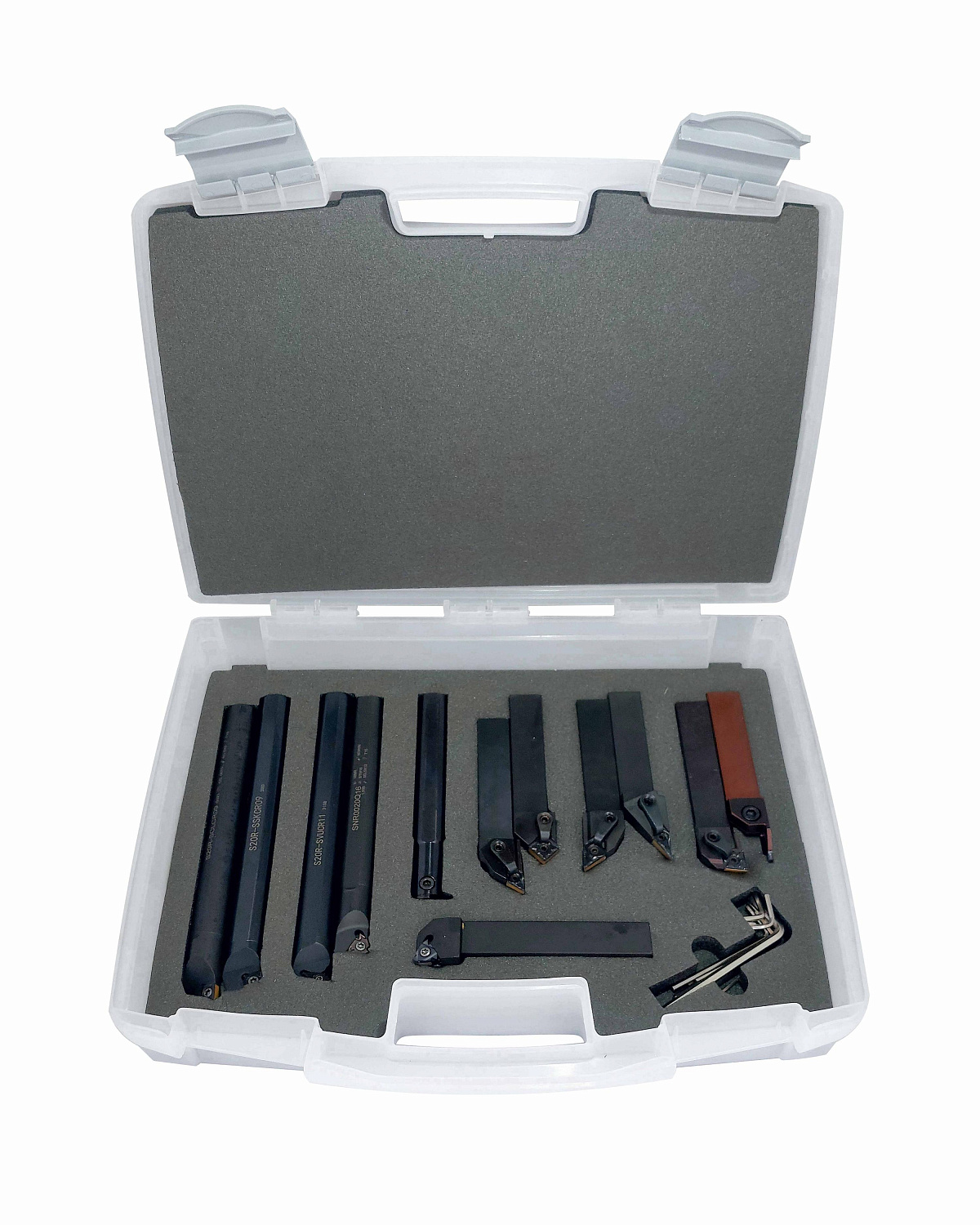

Набор укомплектован в кейс, в состав входят 12 шт. резцов и твердосплавных режущих пластин для обработки СТАЛИ - по 5 штук для каждого резца.

Удобный и практичный кейс позволит вам выполнять основные операции обработки заготовок на токарном станке по металлу. Это набор инструментов для экспертов своего дела, им возможно производить операции продольного точения вдоль оси, подрезку торца, расточку отверстий, снятие фасок, обработку галтелей, уступов, различных геометрий.

Резьбовые резцы с пластинами, входящие в состав набора KORDEX, успешно нарезают наружные и внутренние метрические и дюймовые резьбы. Отрезной / канавочный резец GKER*** GKIR*** включенные в кейс - служат для отрезки заготовок, прорезанию наружных и внутренних канавок.

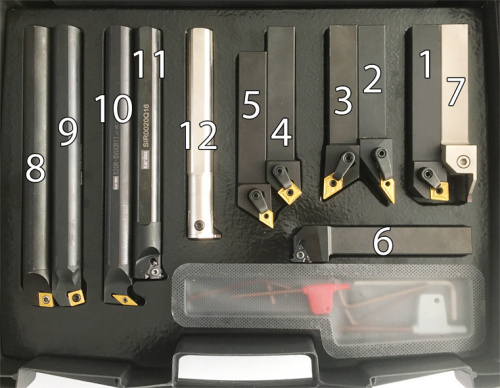

Набор токарных резцов KORDEX ЭКСПЕРТ 20-S – из чего состоит?

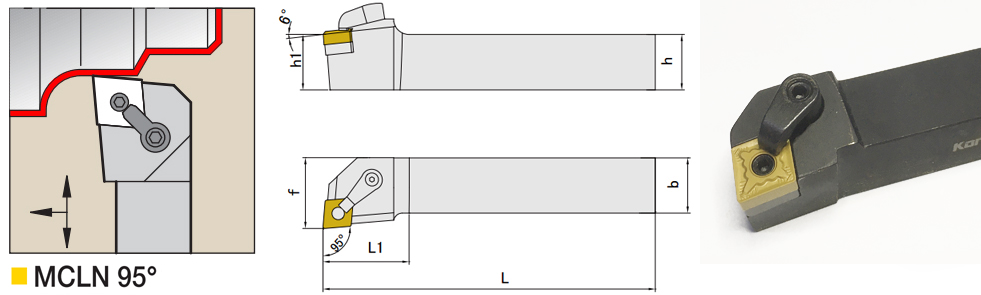

1) MCLNR2020K12 - резец проходной подрезной (1 шт.), пластины CNMG120408-KD KR25 (5 шт.) предназначены для наружных операций обработки галтелей, фасок, конусов и уступов, также продольного прохода вдоль оси заготовки.

Крепление режущей пластины к державке осуществляется прижимом – M (стопорный штифт и лапка сверху), установка и снятие пластины производиться при помощи ключа. Сечение квадратного хвостовика державки HxB = 20х20 мм, общая длина L = 125 мм, главный угол в плане 95 градусов.


2) MVJNR2020K16 – токарный резец (1 шт.), пластины VNMG160404-KD KR25 (5 шт.), предназначен для наружных проходных операций точения, обработки галтелей, фасок, конусов, уступов, профильной, контурной обработки.

Крепление режущей пластины к державке осуществляется прижимом – M (стопорный штифт и лапка сверху), установка и снятие пластины производиться при помощи ключа. Сечение квадратного хвостовика державки HxB = 20х20 мм, общая длина L = 125 мм, главный угол в плане 93 градуса.

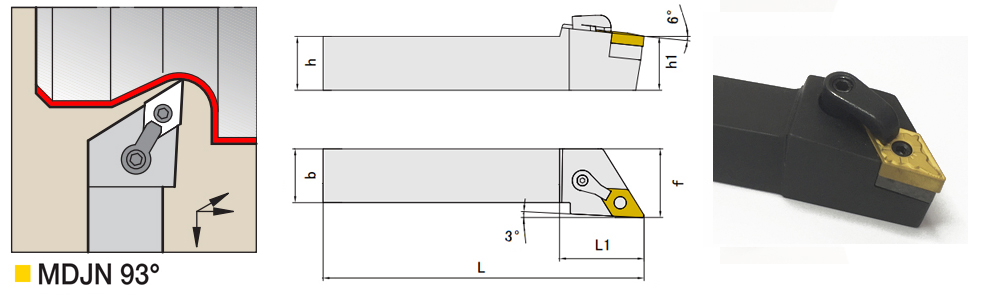

3) MDJNL2020K1504 - резец проходной подрезной (1 шт.), пластины DNMG150404-KD KR25 (5 шт.), предназначен для наружных проходных операций точения, обработки галтелей, фасок, конусов и уступов. (Левосторонний).

Крепление режущей пластины к державке осуществляется прижимом – M (стопорный штифт и лапка сверху), установка и снятие пластины производиться при помощи ключа. Сечение квадратного хвостовика державки HxB = 20х20 мм, общая длина L = 125 мм, главный угол в плане 93 градуса.


4) MSSNR2020K12 – резец токарный проходной (1 шт.), пластины SNMG120408-KD KR25 (5 шт.) предназначены для наружных проходных операций продольного точения, подрезки фасок и формирования углов под 45 градусов.

Крепление режущей пластины к державке осуществляется прижимом – M (стопорный штифт и лапка сверху), установка и снятие пластины производиться при помощи ключа. Сечение квадратного хвостовика державки HxB = 20х20 мм, общая длина L = 125 мм, главный угол в плане 45 градусов.


5) MDJNR2020K11 – резец проходной подрезной (1 шт.), пластины DNMG110404-KD KR25 (5 шт.), предназначен для наружных операций обработки галтелей, фасок, конусов и уступов, также профильного точения и продольного прохода вдоль оси заготовки.

Крепление режущей пластины к державке осуществляется прижимом – M (стопорный штифт и лапка сверху), установка и снятие пластины производиться при помощи ключа. Сечение квадратного хвостовика державки HxB = 20х20 мм, общая длина L = 125 мм, главный угол в плане 93 градуса.


6) SER2020K16 или SWR2020K16 – резьбовой резец (1 шт.), пластины 16ERAG60-KD KR25 (5 шт.), 16ERAG55-KD KR25 (5 шт.) применяется для нарезания наружной метрической и дюймовой резьбы.

Крепление режущей пластины к державке осуществляется винтом, установка и снятие пластины производиться при помощи ключа. Сечение квадратного хвостовика державки AxB = 20х20 мм, общая длина L = 125 мм.

7) GKER2020-3T18 – резец отрезной (1 шт.), пластины GKD3004-KD KR25 (5 шт.) предназначены для наружных отрезных операций точения, обработки канавок, снятия фасок.

Сечение квадратного хвостовика державки HxB = 20х20 мм, общая длина L = 125 мм, ширина устанавливаемой пластины W = 3.0 мм, максимальная глубина резания T-max = 18 мм, максимальный диаметр отрезаемой заготовки D max = 36 мм.

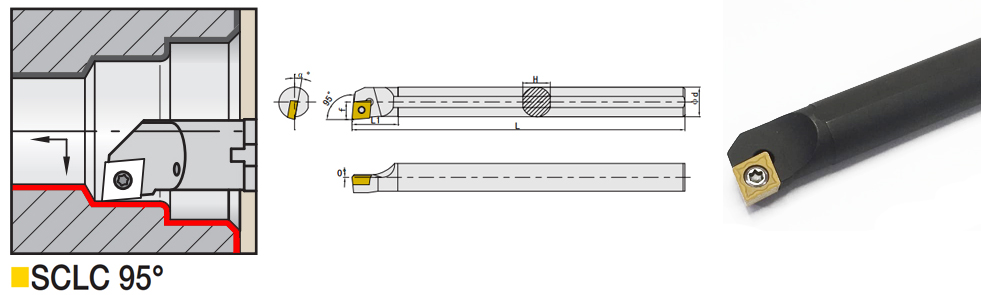

8) S20R-SCLCR09 - расточной резец (1 шт.), пластины CCMT09T308-KD KR25 (5 шт.), предназначен для внутренних операций продольного точения, обработки галтелей, фасок, конусов и уступов.

Крепление режущей пластины к державке осуществляется винтом, установка и снятие пластины производиться при помощи ключа. Сечение хвостовика державки d = 20 мм, минимальный диаметр отверстия Dmin = 22 мм, общая длина L = 200 мм, главный угол в плане 95 градусов.

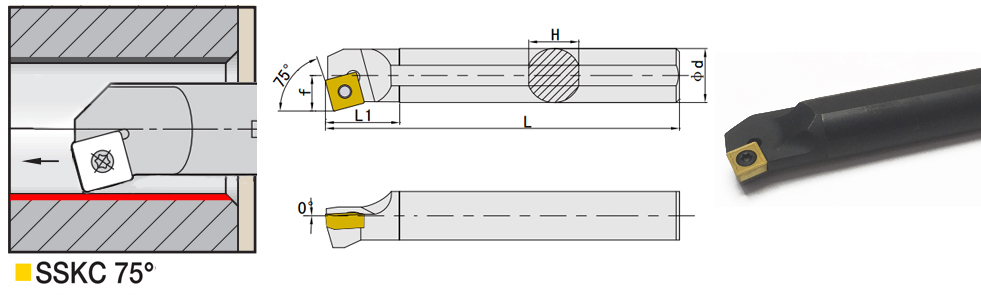

9) S20R-SSKCR09 - расточной резец (1 шт.), пластины SCMT09T308-KD KR25 (5 шт.), предназначен для внутренних операций продольного точения вдоль оси заготовки.

Крепление режущей пластины к державке осуществляется винтом, установка и снятие пластины производиться при помощи ключа. Сечение хвостовика державки d = 20 мм, минимальный диаметр отверстия Dmin = 23 мм, общая длина L = 200 мм, главный угол в плане 75 градусов.


10) S20R-SVUCR11 - расточной резец (1 шт.), пластины VCMT110304-KD KR25 (5 шт.), предназначен для внутренних операций продольного точения, обработки галтелей, фасок, конусов, уступов, контурной обработки.

Крепление режущей пластины к державке осуществляется винтом, установка и снятие пластины производиться при помощи ключа. Сечение хвостовика державки d = 20 мм, минимальный диаметр отверстия Dmin = 25 мм, общая длина L = 200 мм, главный угол в плане 95 градусов.


11) SIR0020Q16 или SNR0020Q16 – резьбовой резец (1 шт.), пластины 16IRAG60-KD KR25 (5 шт.), 16IRAG55-KD KR25 (5 шт.), применяется для нарезания внутренней метрической и дюймовой резьбы.

Крепление режущей пластины к державке осуществляется винтом, установка и снятие пластины производиться при помощи ключа. Диаметр хвостовика державки d = 20 мм, минимальный диаметр обрабатываемого отверстия D min = 24 мм,  общая длина L = 180 мм.


12) GKIR2520-2.5T05 - внутренний канавочный резец (1 шт.), пластины GKD2502-KD KR25 (5 шт.), предназначен для точения канавок внутри заготовки.

Крепление режущей пластины к державке осуществляется прижимом фиксируемым винтом. Сечение хвостовика державки d = 20 мм, общая длина L = 150 мм, ширина устанавливаемой пластины W = 2,5 мм, максимальная глубина резания T-max = 5 мм, минимальный диаметр обрабатываемого отверстия заготовки D min = 25 мм.
